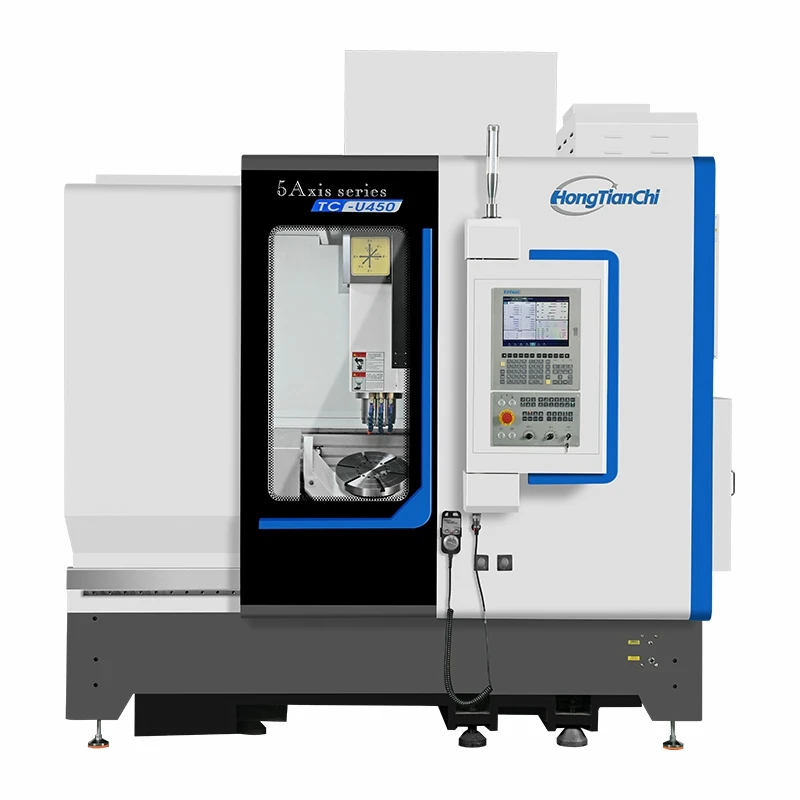

TC-U 450 5- Assi CNC Gantry Machining Centre

It-TC-U450 huwa ċentru ta 'prestazzjoni għolja 5- Ċentru tal-magni tal-irfid tal-assi inġinerija għall-manifattura ta' preċiżjoni ta 'forom tal-karozzi, xfafar tat-turbini, u komponenti aerospazjali {. b'500 × 700 × 400mm XYZ Travel u φ320mm, din is-soluzzjoni ta' ritorn, din it-tabella ta 'ritorn ta' daqs medju ta 'nofs, din l-għoti ta' ritorn. Ripetibilità permezz tal-muturi tat-torque DDR avvanzati tagħha (450 / 900N · M A-Assi) u s-sistema tal-magħżel BBT40 / HSKA63.

Vantaġġi ewlenin

- 18000 RPM Direct-drive magħżel bi 35N · m Torque kontinwu jżomm ± 0.005mm stabbiltà termali

- 32- L-għodda tar-rivista tat-tip Arm tikseb 3- It-tieni għodda tibdil għal produzzjoni mhux interrottata

- Sistema CNC Lnuc / Syntec / HNC bl-RTCP tippermetti l-kontorn veru 5- Assi tal-ġeometriji kumplessi

- Struttura tal-ħadid fondut heavy-duty bi gwidi lineari hiwin / PMI (35 # grad) tiflaħ tagħbijiet ta '150kg

- Skali integrati u viti tal-ballun tensjoni minn qabel ta '8mm jiżguraw pożizzjonament fil-livell tal-mikron

Punti ewlenin tekniċi

X / y / z għalf rapidu 24m / min|Firxa tal-assi a / c ± 120 grad / +360 grad|Envelop tax-xogħol φ500 × 500mm
Tkessiħ tal-magħżel b'ċirkwit doppju|Eżattezza 5 AXS ROTARY ARC-SEC

Ideali għall-manifatturi li jeħtieġu magni b'veloċità għolja ta 'ligi tal-aluminju u azzar imwebbes, il-U450's Compact 2 . 5 × 2 {. 4 × 2.55m l-impronta tgħaqqad l-effiċjenza tal-ispazju ma' durabilità ta 'grad industrijali. Is-sistema standard ta 'sonda bla fili u l-lubrikazzjoni awtomatika Ishan jimminimizzaw il-ħin ta' setup filwaqt li testendi l-ħajja tal-komponenti.

Parametru tekniku

Oġġett	Isem	Unità	TC-U450
Firxa tal-magni	Imnieħer tal-magħżel għad-distanza tal-wiċċ tal-mejda	mm	90-500
Ivvjaġġa	Ivvjaġġar tal-assi X.	mm	500
	Ivvjaġġar tal-assi y	mm	700
	Tavel tal-assi z	mm	400
	Angolu ta 'inklinazzjoni tal-assi A.	deg	± 110 grad
	Rotazzjoni tal-assi Ċ	deg	n × 360 grad
Tabella Rotary	Tip ta 'sewqan	-	DDR Drive Drive
	Dijametru tal-mejda	mm	Φ320
	Max . dijametru tal-biċċa tax-xogħol	mm	Φ500
	Slot t	-	6/12H7
	Dijametru tat-toqba ċentrali	mm	Φ60
	Kapaċità tat-tagħbija tal-biċċa tax-xogħol	kg	Inqas minn jew daqs 150
	Torque tal-assi A (ratat / quċċata)	N· m	600/1200
	Torque tal-assi C (klassifikat / quċċata)	N· m	250/500
Magħżel	Taper	-	BBT40 / HSKA63
	Max . veloċità	rpm	18000/20000
	Tip ta 'sewqan	-	Magħżel motorizzat
	Qawwa nominali	KW	20
Sistema CNC	Marka tal-kontrollur	-	Syntec 220ma -5 / Lynuc N5E / hnc -848 d
Assi tal-għalf	Kamin tal-ballun X / Y / Z.	mm	3208/3208/3208
	Gwida X / Y / Z.	mm	35#/35#/35#
	X / Y / Z Rapid Traverse	mm / min	20000/20000/20000
	A / C Rapid Traverse	rpm	60/100
	/ Y / z (brejk) qawwa tal-mutur	KW	Syntec: 2.4 / 2.4 / 3.1 Lnuc: 2.3 / 2.3 / 2.3 HNC: 2.4 / 2.4 / 2.4
Veloċità tal-qtugħ	X / y / zaxis veloċità	mm / min	10000
	Veloċità tal-assi A.	mm / min	8000
	Veloċità tal-assi Ċ	mm / min	10000
Preċiżjoni tal-magna	X / y / z preċiżjoni tal-pożizzjonament	mm	0.008
	X / y / z ripetibilità	mm	0.005
	A / C preċiżjoni tal-pożizzjonament	Arcsec	±12
	A / c ripetibilità	Arcsec	±5
Magazin tal-Għodda	Kapaċità	T	24/32
Magazin tal-Għodda	Tip	-	ATC tat-tip diska
Ieħor	Dimensjonijiet tal-Magni (LXWXH)	mm	2758x3015x2667
	Piż tal-magna (madwar .)	kg	6200
	Konsum totali ta 'enerġija	KVA	35
	Pressjoni tal-arja meħtieġa	MPA	0.6-0.7
	Provvista ta 'enerġija	-	3- Fażi 380V / 50Hz (Configurable)
